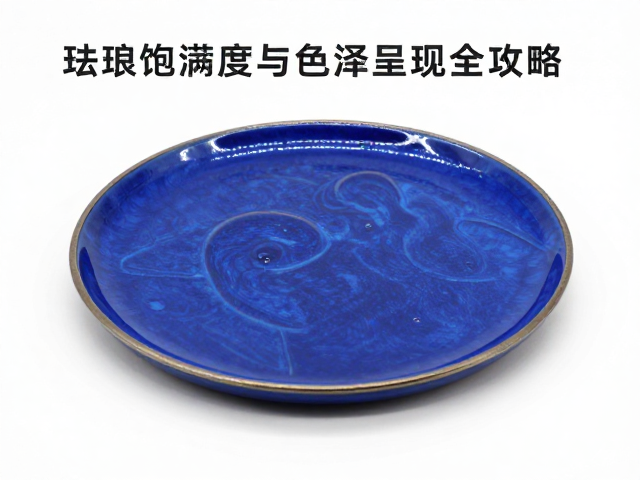

烧蓝透明珐琅的核心定义与工艺基底
透明珐琅，常被称为“烧蓝”，是金属工艺中一种极具视觉张力的装饰技法，其核心在于利用半透明或透明的矿物釉料覆盖在经过处理的金属基底上。与不透明的实心珐琅不同，透明珐琅允许光线穿透釉层，在金属表面发生折射与反射，从而呈现出类似宝石或玻璃的深邃质感。这种工艺对基底金属的处理要求极高，通常需要在铜、银或金质表面进行细密的錾刻、镂空或压花处理，这些物理纹理不仅增加了釉料的附着力，更在烧制后成为光影互动的载体，决定了最终成品的立体层次。
工艺的成功与否，很大程度上取决于釉料的化学成分与金属底色的相互作用。透明珐琅釉料主要由石英、长石、硼砂等矿物粉末混合金属氧化物着色剂制成，不同金属氧化物在高温下会呈现出截然不同的色泽，例如钴产生蓝色，铜产生绿色或红色。当这些透明釉料覆盖在黑色氧化层或深色金属基底上时，光线无法直接反射，而是被基底吸收，使得釉色显得深沉浓郁；反之，若基底为抛光银或镀金，光线经过釉层折射后反射而出，色泽则明亮通透。这种光学物理现象是透明珐琅区别于其他珐琅工艺的根本特征，也是其视觉魅力的来源。
釉料饱满度的控制与烧制温度管理
珐琅的饱满度直接决定了成品的视觉厚重感与触感平滑度，这并非一次性烧制即可达成，而是需要经过多次叠加烧制的“罩染”过程。在第一次烧制前，釉料粉末需与胶水或溶剂混合成浆状，均匀涂刷于金属表面。若单次涂覆过厚，高温下釉料容易流动堆积形成气泡或开裂；若过薄，则无法遮盖金属底色，导致色泽干涩。因此，工匠通常需要先进行底烧，使釉料初步熔融固定，随后进行第二次、第三次甚至更多次的补釉与复烧，每一次烧制的时间控制在几十秒至几分钟之间，严格依赖经验判断釉面的流动状态。
温度控制是维持釉料饱满度的关键变量。透明珐琅的烧制温度通常在750°C至850°C之间，具体数值因釉料配方和金属基底的热膨胀系数而异。温度过低，釉料无法完全熔融，表面呈现颗粒感，缺乏玻璃般的光泽；温度过高，釉料过度流动会流失，导致图案边缘模糊，甚至因金属基底过热变形而报废。现代工艺中，部分工作室使用带温控功能的电炉替代传统火枪，以实现更精准的温度曲线控制。每一次出炉后的自然冷却过程同样重要，快速冷却可能导致釉层内部应力不均，进而引发细微裂纹，影响整体的饱满度和耐久性。

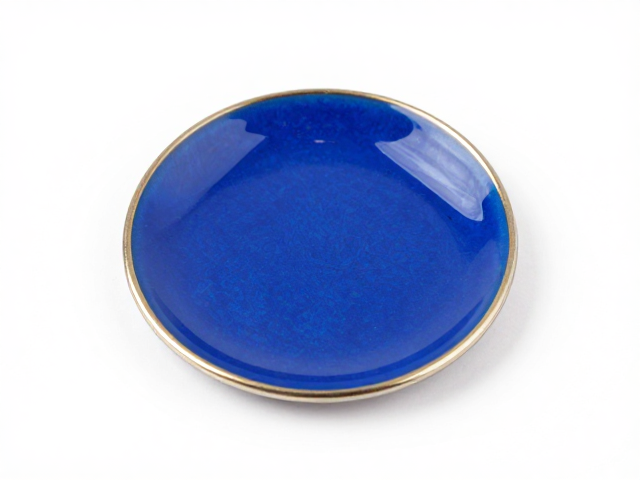

色泽呈现的光学原理与氧化层处理
透明珐琅的色泽呈现并非单一因素作用的结果，而是釉料本身颜色、基底金属颜色以及两者界面光学效应的综合体现。在烧制前，金属表面通常需要进行氧化处理，形成一层黑色的氧化银或氧化铜层。这层黑色基底像吸光板一样，吸收了穿透釉料后未被反射的光线，使得透明釉料的色彩显得更加深邃、饱和。如果没有经过适当的氧化处理或基底金属反光性过强，透明珐琅的色泽往往会显得漂浮、单薄，缺乏层次感。因此，氧化层的均匀度和厚度直接影响最终成品的色彩深度，是决定色泽是否“正”的关键步骤。
除了基底处理，釉料中金属氧化物的纯度与配比也决定了色泽的纯净度与稳定性。例如，制作蓝色透明珐琅时，钴氧化物的含量需精确控制，含量过低色泽发灰，过高则可能呈现深黑。在烧制过程中，釉料中的助熔剂会与金属基底发生微弱的化学反应，这种反应有时会在釉层与金属界面处形成一层极薄的过渡层，进一步丰富色彩的变化。工匠通过调整釉料的颗粒粗细和涂覆密度，可以微调光线的散射路径，从而在同一件作品上呈现出从浅淡通透到浓郁深邃的丰富色阶，这种细微的色彩过渡正是透明珐琅工艺的高级表现。

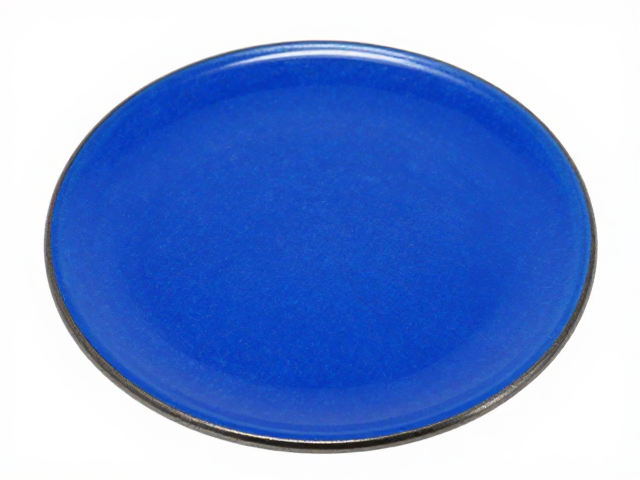

电镀后处理的稳定性与表面保护
透明珐琅烧制完成后，表面虽已具备玻璃质感，但为了提升其耐磨性、抗腐蚀性以及整体光泽的持久度，通常需要进行表面电镀或封层处理。对于银质或铜质基底，镀金或镀铑不仅能防止金属基底在长期佩戴或接触空气中发生氧化变黑，还能通过金属层的反射增强透明釉料的明亮度。电镀层的厚度需经过精密控制，过厚的镀层可能会掩盖珐琅本身的纹理细节，过薄则无法提供足够的保护。现代工艺中，真空溅射镀膜技术因其能提供更均匀、附着力更强的金属层，逐渐替代部分传统电镀工艺，使得透明珐琅表面在保持通透感的同时，获得更优异的物理性能。
表面处理后的清洁与抛光也是不可忽视的一环。烧制过程中产生的氧化物残留或釉面微小瑕疵，需要通过专业的抛光介质进行精细处理。对于透明珐琅，抛光力度需极其轻柔，以免磨损釉面或破坏边缘的清晰度。通常使用软布配合极细的抛光膏进行手工抛光，确保釉面达到镜面效果，同时不损伤下方的金属纹理。此外，部分高要求的作品会在电镀后施加一层透明的保护漆或纳米涂层，以隔绝紫外线和化学物质对釉料的长期侵蚀，确保色泽在长时间使用后依然保持初始的饱满与鲜亮，这种后处理步骤是延长透明珐琅艺术品寿命的重要保障。
