活动关节装配精度的核心要素与公差控制
活动关节的装配精度直接决定了机械结构的运动平稳性与使用寿命，其核心在于对配合间隙、同轴度以及平面度的精确控制。在精密机械领域，公差配合通常遵循ISO 286或GB/T 1800标准，常见的间隙配合如H7/g6或H7/f6，这些标准规定了孔与轴在特定尺寸段下的最大与最小极限偏差。装配过程中，若严格依据标准公差带进行加工与检测，可显著降低因过大的配合间隙导致的冲击振动，或因过紧配合引发的摩擦发热及卡滞现象。实际生产中，工程师需通过三坐标测量机或专用检具验证关键轴颈与轴承孔的尺寸一致性，确保每一级配合面均处于公差允许范围内，这是实现高精度装配的物理基础。
除了尺寸公差，几何公差的控制同样不可或缺，特别是当关节涉及旋转或往复运动时，同轴度误差极易累积并放大为末端执行器的定位偏差。例如，在多轴机械臂的关节模组中，若各旋转轴的同轴度偏差超过0.01毫米，长期运行下可能导致减速器内部齿轮啮合不良，进而引发噪音与早期磨损。因此，在装配前需对支撑结构进行严格的形位公差检测，利用高精度水平仪或激光干涉仪校准基准面，确保各零部件在安装状态下保持理想的相对位置。这种对几何精度的严苛要求，是维持活动关节长期稳定运行的必要前提，也是精密装配工艺中的关键一环。

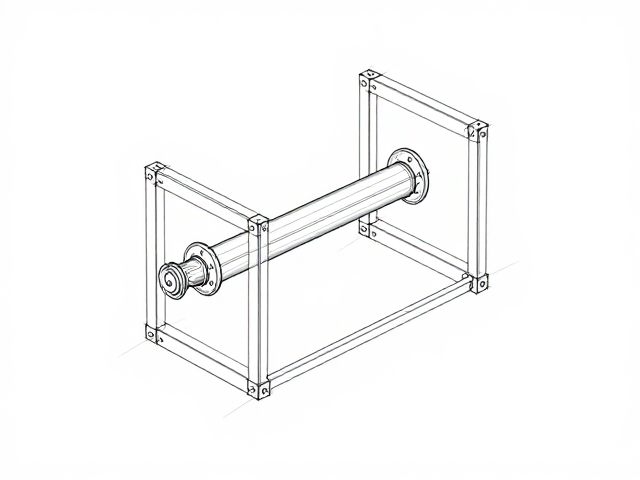

基础结构草图在装配逻辑中的推演与应用
基础结构草图并非简单的线条勾勒，而是装配逻辑与空间关系的初步验证工具。在工程设计初期，通过手绘或CAD快速建模生成基础结构草图，能够直观展示各零部件的空间干涉情况与装配路径。草图中需明确标注关键配合面的相对位置、紧固件的预紧方向以及活动部件的运动包络线。这种可视化的推演有助于在制造前发现潜在的装配干涉，例如连杆与机架之间的最小间隙是否满足动态行程需求，或者轴承压入路径是否存在倒角不足导致的安装困难。通过草图阶段的逻辑梳理，可以提前规划装配顺序，避免因结构设计缺陷导致的返工，从而提升整体研发效率。
在草图训练过程中，重点在于建立严密的从属关系与约束逻辑。每一根线条、每一个尺寸标注都应对应实际物理存在的特征，而非随意假设。训练者需学会在草图中表达公差要求与表面粗糙度符号，明确哪些面需要精加工，哪些为非配合面。例如，在绘制关节连接板草图时，需清晰标示螺栓孔的定位公差带，以及安装面的平面度要求。这种对细节的严谨刻画，能够引导后续加工与装配环节严格遵循设计意图。通过反复修改草图以优化结构合理性，工程师能够逐步掌握如何在有限空间内实现高精度装配，使理论设计顺利转化为可执行的制造方案。
