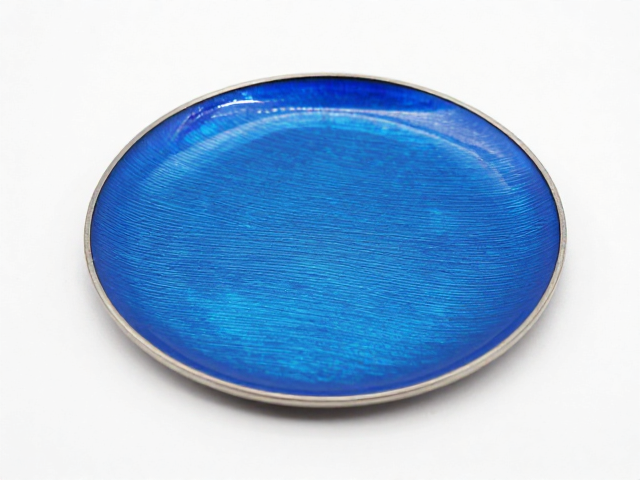

烧蓝透明珐琅的底层逻辑与材质特性
透明珐琅，常被称为“烧蓝”中的清透流派，其核心在于利用金属氧化物与玻璃质釉料的融合，在金属胎体上构建出类似宝石般的通透质感。与覆盖性强的不透明珐琅不同，透明珐琅工艺会保留底层金属的光泽或预先铺设的深色底色，光线能够穿透釉层，在金属表面发生折射与反射，从而形成深邃且富有层次的光学效果。这种工艺对釉料的纯度要求极高，任何杂质都可能在高温下形成气泡或浑浊点，破坏整体的纯净度。
在材料准备阶段，工匠需精确计算二氧化硅、硼砂、长石等基础原料与金属氧化物（如钴、铜、铁）的比例。透明珐琅釉料通常经过细密研磨，粒径控制在微米级别，以确保烧制后的表面平整如镜。历史上，这一技术早在古埃及时期已有雏形，并在12世纪左右的欧洲教堂圣物盒制作中达到高峰，而在中国清代宫廷造办处中，景泰蓝工艺里的透明釉料应用也展现了极高的审美标准，常用于表现花卉花瓣的娇嫩与玉石的温润。
金属胎体的预处理与掐丝定型
透明珐琅的成败，很大程度上取决于金属胎体的处理质量。铜胎或金胎在进入烧制流程前，必须经过严密的打磨与酸洗，去除表面的氧化层与油污，确保釉料能均匀附着。胎体表面需达到镜面效果，因为透明釉层会像放大镜一样凸显底层所有的细微瑕疵，任何划痕或凹坑都会在最终成品中被无限放大。
掐丝是构建图案骨架的关键步骤。工匠使用镊子将压扁的金、银或铜丝按照设计稿弯曲成型，再蘸上特制的粘合剂固定在胎体上。对于透明珐琅而言，丝线的高度控制至关重要，丝线需略高于釉面，以防止烧制过程中釉料流动溢出边界，导致图案模糊。丝线与胎体的焊接需牢固且无缝隙，否则在高温烧制时，缝隙处可能因金属氧化或釉料渗入而产生黑线或断裂，严重影响作品的精细度与美观。
细腻拉丝工艺与釉料填涂技巧

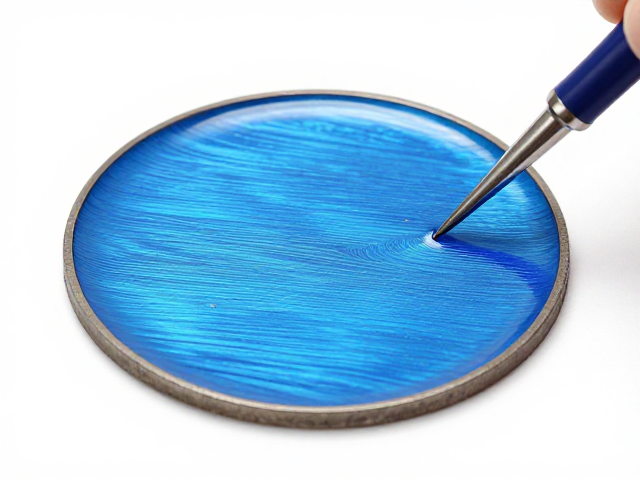

细腻拉丝是透明珐琅工艺中体现匠人功力的核心环节，主要涉及釉料填入后的初步平整与过渡。工匠使用小铲刀或竹签，将研磨好的釉粉与水或胶水混合成糊状，小心填入丝线围成的格子里。这一过程要求力道均匀，既要填满空隙，又不能堆积过高。对于需要表现渐变效果的区域，工匠需采用“接色”技法，将两种不同颜色的釉料在未干状态下轻微晕染，利用釉料在高温下的流动性自然融合，形成柔和的色彩过渡。
在填釉过程中，透明珐琅特别忌讳釉层过厚或过薄。过厚会导致烧制时釉料起泡、流淌甚至崩裂，过薄则无法遮盖底层金属，影响色彩的饱和度与透明度。工匠需根据图案的大小和形状，多次少量地填入釉料，每次填入后需用细针剔除气泡，确保釉层内部无杂质。对于大面积的透明区域，还需控制釉料的干燥速度，避免因干燥过快导致开裂，通常需在阴凉通风处静置数小时，待釉料完全干燥定型后方可进入下一道工序。
高温烧制中的温度控制与色彩变幻
烧制是透明珐琅从物理堆砌转化为艺术本体的决定性时刻。窑炉内的温度需精确控制在750至850摄氏度之间，这一区间能保证釉料充分熔融成玻璃态，同时不使金属胎体变形或丝线熔化。透明珐琅对温度极其敏感，温度稍低，釉料未完全熔融，表面会呈现砂状粗糙感；温度过高，釉料会剧烈沸腾，导致气泡大量产生或釉层流淌变形，甚至改变金属底色的色泽。
烧制过程中，釉料中的金属氧化物会发生复杂的化学反应，呈现出不同的色彩。例如，氧化钴在高温下呈现深邃的蓝色，氧化铜则可能呈现绿色或红色，具体色调受窑内气氛（氧化或还原）的影响极大。工匠需通过观察窑火的颜色和釉料的状态，判断最佳出炉时机。透明珐琅的烧制通常需要多次重复，每一次烧制都可能改变釉面的光泽度和色彩的深度，工匠需根据前一次烧制的效果，进行补釉、修边，再进行下一次烧制，直至达到理想的透明度和色彩层次。
细节修整与表面抛光艺术
烧制完成后的透明珐琅表面往往不够平整，存在微小的凹凸或砂眼，需要进行精细的修整。工匠使用不同目数的金刚砂或研磨石，从粗磨到细磨，逐步去除表面的不平整。这一过程需极其小心，因为透明釉层较脆，用力过猛极易导致崩边或开裂。打磨过程中需不断喷水冷却，防止釉面因摩擦过热而受损，同时观察釉面的光泽变化，直至表面达到平滑如水的状态。

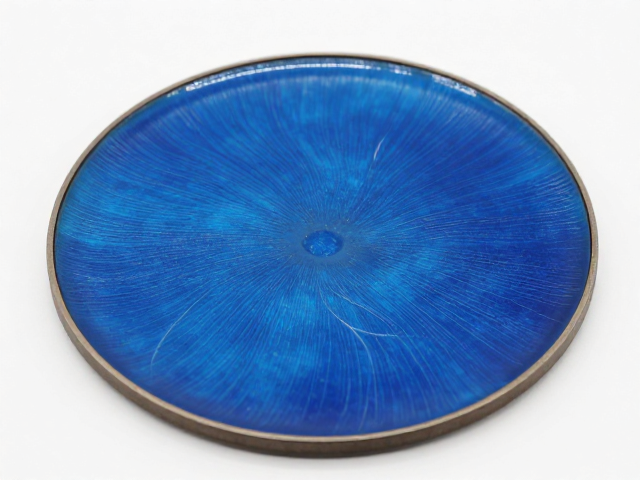

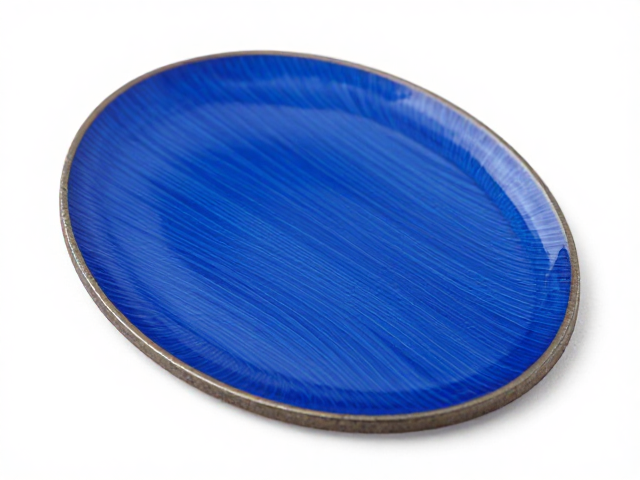

抛光是提升透明珐琅“玻璃感”的一步。使用柔软的皮革或布轮，配合极细的抛光膏，对打磨后的表面进行反复擦拭。透明珐琅的抛光效果直接决定了其视觉上的纯净度与亮度。经过精细抛光的透明珐琅，光线在其表面能形成清晰的高光点，内部色彩晶莹剔透，仿佛封存了流动的液体。修整过程中还需检查丝线边缘是否整齐，如有釉料溢出覆盖丝线，需用细刀小心剔除，确保图案线条清晰锐利，展现出口诀中“丝线分明，釉色通透”的艺术效果。
