3D打印卡扣结构的力学基础与公差配合
卡扣设计的核心在于利用材料的弹性变形实现快速装配与稳固锁紧，其力学行为严格遵循胡克定律，即应力与应应变呈线性关系。在ABS、PC或尼龙等常用工程塑料中，许用应变通常控制在2%至5%之间，一旦超过临界值，材料会发生塑性变形甚至断裂，导致卡扣失效。因此，结构设计必须精确计算悬臂梁在受力过程中的最大挠度，确保工作应变始终处于安全区间。
公差配合是决定卡扣功能稳定性的关键变量，3D打印工艺特有的层纹方向和收缩率会显著影响实际尺寸。标准配合间隙通常设定在0.1mm至0.3mm之间，具体数值需根据打印精度进行调整。过小的间隙会导致装配阻力过大，增加断裂风险；过大的间隙则会引起松动和异响。通过在设计阶段引入严密的公差分析，可以有效平衡装配手感与长期使用的稳固性，避免因尺寸偏差导致的批量报废。
悬臂梁几何形态与应力分布优化
悬臂梁的截面形状直接决定了卡扣的刚度和柔韧性，矩形截面虽然易于建模，但在根部处会产生极高的应力集中。采用梯形或弧形渐变截面可以平滑过渡应力分布，显著降低根部开裂的概率。根部圆角半径通常建议设置为壁厚的0.5至1倍，这一细节能有效分散应力，提升结构的疲劳寿命。此外，增加悬臂梁的厚度是提高刚度的直接手段，但需权衡装配所需的按压力，过厚的结构可能导致操作不便。
角度设计是控制装配行为的重要参数，卡扣斜面的倾角通常在15度至30度之间。较小的倾角能提供更大的自锁力，防止意外脱落，但会增加装配时的摩擦力和按压力；较大的倾角则便于快速装配，但可能需要额外的锁定机制来防止松动。对于需要频繁拆卸的场景，优化斜面角度并结合润滑处理，可以延长卡扣的使用寿命。通过有限元分析模拟不同角度下的应力云图，能够精准定位高应力区域并进行局部强化。
活动关节的运动学设计与润滑考量

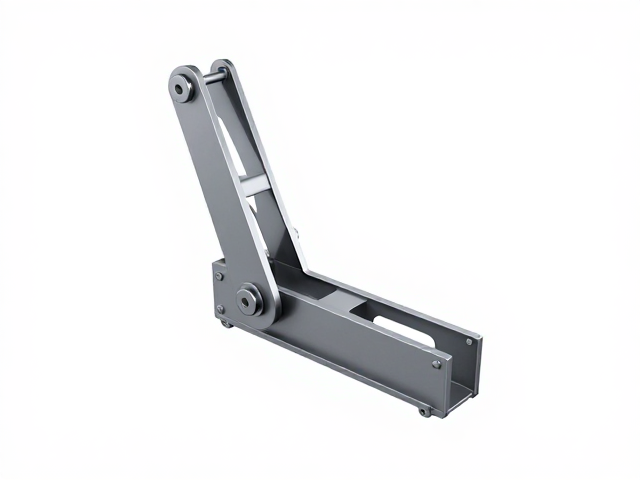

活动关节如铰链和转轴的设计需重点关注运动轨迹的平滑性与磨损控制。薄片式铰链通过材料的连续变形实现开合，其厚度通常控制在0.4mm至0.8mm之间，过薄易断，过厚则转动僵硬。关节处的间隙设计需考虑材料蠕变，初始间隙应略大于理论计算值，以补偿长期使用中的尺寸变化。多点支撑的关节结构能提供更好的稳定性，减少因单点受力导致的偏载和磨损。
润滑与表面处理在活动关节中扮演着重要角色，尽管3D打印件表面通常较为粗糙，但通过后期打磨或涂层处理可降低摩擦系数。对于高频使用的关节，嵌入金属轴套或采用自润滑材料（如PEEK或含二硫化钼的尼龙）能显著提升耐用性。设计时需预留足够的润滑空间，避免润滑剂溢出污染周围结构。此外，关节的限位设计至关重要，明确的机械限位能防止过度旋转导致的结构损坏，确保产品在全生命周期内的功能一致性。
打印工艺参数对结构性能的影响
FDM打印的层间结合力通常低于材料本身的强度，因此卡扣和关节的摆放方向直接影响最终性能。将悬臂梁或铰链的层纹方向与受力方向平行排列，可最大化利用材料强度，避免层间剥离。支撑结构的设计也需谨慎，过多的支撑可能在打印后残留痕迹，影响装配精度，甚至因去除支撑时的冲击力导致细微裂纹。优化摆放角度，尽量减少支撑接触点，是提升结构完整性的有效手段。
打印材料的热性能对卡扣的长期稳定性具有显著影响。ABS等半结晶材料在冷却过程中会发生收缩，可能导致卡扣尺寸变化或翘曲，影响装配配合。控制打印环境温度和使用低收缩率材料（如ASA或PC）可缓解这一问题。此外，打印速度和挤出量需精确校准，过快的速度可能导致层纹结合不良，过慢则可能引起材料过热变形。通过标准化打印参数数据库，确保不同批次间的一致性，是维持产品质量稳定的基础。
结构仿真与测试验证流程
有限元分析（FEA）是验证卡扣和关节设计有效性的核心工具，通过模拟实际工况下的受力情况，可预测潜在失效模式。在仿真中设置正确的材料属性、接触条件和边界条件，能获得高置信度的结果。重点关注应力集中区域和最大位移点，据此进行迭代优化。仿真结果应与理论计算相互印证，形成严密的验证闭环。对于复杂结构，可结合数字孪生技术，模拟长期使用中的磨损和疲劳效应。
物理测试是验证设计的最终环节，需包括装配测试、疲劳测试和环境测试。装配测试检查卡扣的按压力、锁紧感和拆卸次数；疲劳测试模拟多次开合后的结构完整性；环境测试评估温湿度变化对材料性能的影响。测试数据需记录详细，用于后续设计改进。建立标准化的测试流程和合格标准，能有效识别设计缺陷，提升产品可靠性。通过反复迭代仿真与测试，逐步逼近最优设计方案。
