建筑感线条在CAD关节建模中的结构逻辑

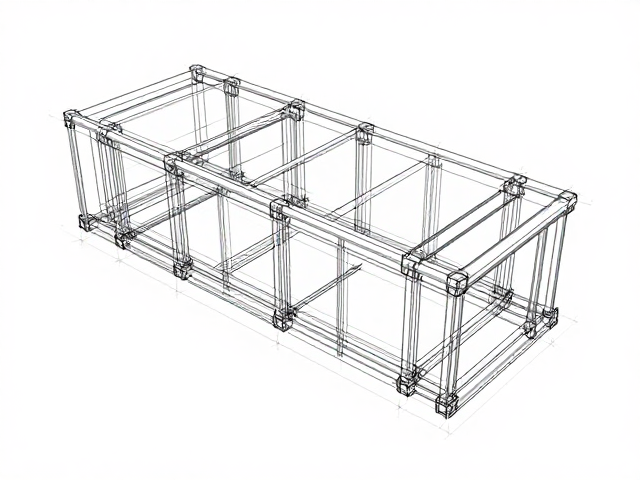

在三维建模环境中，利用具有建筑美学的线性特征来构建活动关节，核心在于对空间受力与运动轨迹的精准预判。这种设计手法摒弃了传统曲面拼接的复杂性，转而通过直线、折线以及规则几何体的穿插组合，形成类似桁架或骨架的支撑体系。在CAD软件中，这种思路表现为对实体边线的强化提取，将原本隐藏在体积内部的连接关系外显为清晰的视觉语言。通过拉伸、旋转及扫描等基础命令，设计师能够快速构建出具有明确指向性的结构单元，这些单元在装配时如同建筑中的梁柱，通过精确的孔位与轴点对位，实现稳定的机械连接。
此类建模方式的优势在于其极高的参数化潜力与后期修改的便捷性。当关节需要进行角度调整或尺寸缩放时，基于线条逻辑生成的草图约束能够自动驱动整体结构的变化，保持拓扑关系的完整。在实际操作中，设计师通常先绘制关节的展开图或投影轮廓，再利用放样或边界表示法生成实体。这种方法不仅减少了因曲面过渡产生的几何错误，还使得内部加强筋、散热槽或装配导向面的添加变得更加直观。线条的刚性表达让模型在渲染或工程出图时，呈现出一种冷静、理性的工业秩序感，这正是建筑感线条在机械结构设计中独特的视觉张力所在。
草图约束与几何关系的精准控制
构建高自由度活动关节的第一步，是在二维草图环境中建立严密的几何约束关系。CAD软件中的智能约束系统能够定义点、线、面之间的平行、垂直、相切及共线状态，这是确保关节运动过程中不发生干涉或脱轨的基础。对于建筑感线条而言，强调轴线与中心线的的对位关系至关重要。通过锁定关键节点的距离与角度，可以模拟铰链或滑轨的运动轨迹。例如，在设计一个多节折叠结构时，需预先设定各节段的旋转中心，并利用对称约束确保左右两侧结构的等量缩放与运动同步。
在约束过程中，避免过度约束导致的草图报错是常见难点。设计师需要识别哪些几何元素是驱动性的，哪些是被跟随的。通常，主运动轴线的长度或角度应设为可变参数，而辅助支撑线的长度则由几何关系自动计算得出。通过标注关键尺寸并关联全局变量，可以在后续步骤中一键调整关节的展开幅度或闭合状态。这种严密的逻辑控制不仅提升了建模效率，更保证了最终生成的三维实体在虚拟装配环境中能够顺畅运行，为后续的实体布尔运算奠定无歧义的几何基础。
实体生成与布尔运算的结构整合

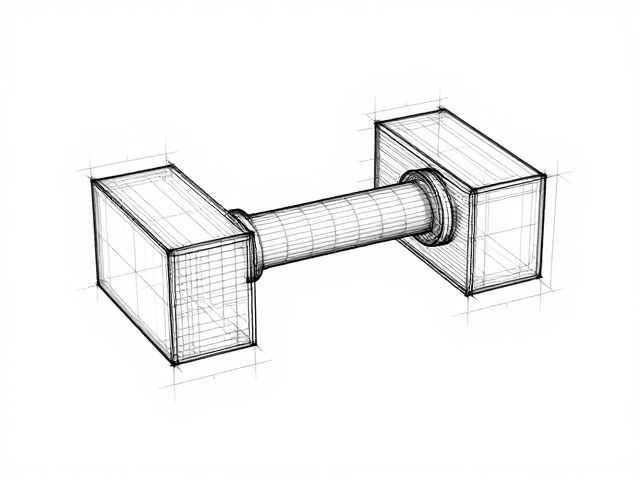

当二维草图约束完备后，即可通过拉伸、旋转或扫描命令生成基础实体。建筑感线条的魅力在于其棱角分明的视觉效果，因此在实体生成阶段，应尽量减少圆角过渡，保留锐利的边缘特征。对于复杂的关节连接处，可采用布尔运算中的求差或求交操作，去除多余材料，形成精密的嵌合结构。例如，通过在连接板上开设与转轴直径匹配的孔位，并利用轴杆实体进行求差，可形成高精度的旋转配合面。这种“减法”设计不仅减轻了整体重量，还增强了结构的机械美感，使每一处线条都服务于功能需求。
在多部件装配过程中，实体间的配合关系需通过虚拟装配环境进行验证。利用CAD中的配合约束，如重合、同轴、距离和角度配合，可以模拟真实物理世界中的连接状态。对于活动关节，需特别关注运动极限的设置，防止部件在运动过程中发生碰撞。通过创建运动仿真测试，观察关节在预设轨迹下的运行情况，检查是否存在干涉或间隙过大的问题。若发现结构干涉，需返回草图阶段调整约束关系或实体形状，确保每一次线条的转折都能在三维空间中找到合理的物理对应，从而实现结构与美学的统一。
参数化驱动与动态结构优化
为了实现关节结构的快速迭代，引入参数化驱动机制是提升设计效率的关键。将关键尺寸如节段长度、旋转角度、连接板厚度等设置为全局变量，并建立相互之间的数学关联。当需要调整关节的展开角度时，只需修改单一参数，整个模型结构会自动响应并更新。这种动态关联不仅适用于简单旋转，也可应用于更复杂的连杆机构。通过方程式管理器，可以定义非线性运动曲线，使关节在运动过程中表现出类似建筑悬挑结构的优雅姿态。参数化的优势在于设计意图的完整保留，任何尺寸的变化都不会破坏原有的几何逻辑。
在动态结构优化中，还需考虑材料属性与物理仿真。虽然CAD建模主要关注几何形态，但结合简单的有限元分析或运动仿真，可以验证结构在受力状态下的稳定性。对于长跨度或悬臂式的关节设计，需确保线条结构的刚度，避免在负载下产生过大形变。通过调整线条的截面形状或增加局部加强筋，可以在不破坏视觉简洁性的前提下提升结构强度。这种基于数据反馈的设计调整，使得建筑感线条不仅是视觉上的装饰，更是经过严算逻辑支撑的功能载体，确保模型在从设计到制造的全生命周期中保持高度的可靠性。
