银胎烧蓝透明珐琅的材质基础与胎体处理
银胎烧蓝透明珐琅的制作始于对银质胎体的精密加工，银作为基底材料，因其良好的延展性与导热性，成为承载透明釉料的理想选择。在制作初期，银胎需经过严格的退火处理以消除内应力，防止后续高温烧制过程中胎体变形或开裂。工匠通常使用锉刀、砂纸及抛光轮，对银胎表面进行多道工序的打磨，确保其达到镜面般的光洁度，任何微小的划痕或氧化层残留都会直接影响最终釉面的通透感。
胎体表面的洁净度是决定成品质量的关键因素，通常在打磨完成后，银胎需经过超声波清洗或酸洗去油，以去除残留的金属屑和油脂。这一步骤至关重要，因为油污会在烧制时形成气泡或黑点，破坏透明珐琅如玻璃般的纯净质感。处理过的银胎需保持绝对干燥，以便在点蓝阶段能精准吸附釉料粉末，为后续的精细修饰奠定坚实基础。
透明釉料的点染技巧与色彩层次构建
透明珐琅的核心魅力在于其像宝石或玻璃一样的通透质地，因此点蓝（施釉）的过程需要极高的耐心与技巧。工匠使用特制的金属小铲或毛笔，将研磨细腻的透明釉料粉末层层叠加在银胎上。不同于不透明珐琅的覆盖式填充，透明珐琅讲究“薄而匀”，每一层釉料的厚度都需经过精确计算，过厚会导致釉面流淌失控，过薄则无法呈现丰富的色彩层次。

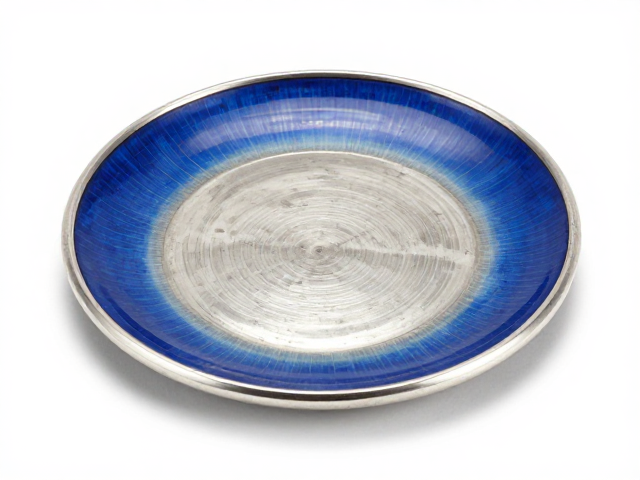

在构建色彩时，工匠常利用透明釉料的叠加特性，通过底层深色、中层过渡色、表层高光色的组合，模拟出水滴、花瓣或金属光泽的自然过渡。每一次点染后，作品需送入窑炉进行高温烧结，温度通常控制在800-850摄氏度之间，时间约为几分钟至十几分钟，具体视釉料配方而定。多次反复的点染与烧制，使得釉层内部形成细微的折射结构，从而在光线下呈现出深邃而灵动的视觉效果。
高温烧制中的火候控制与缺陷修正

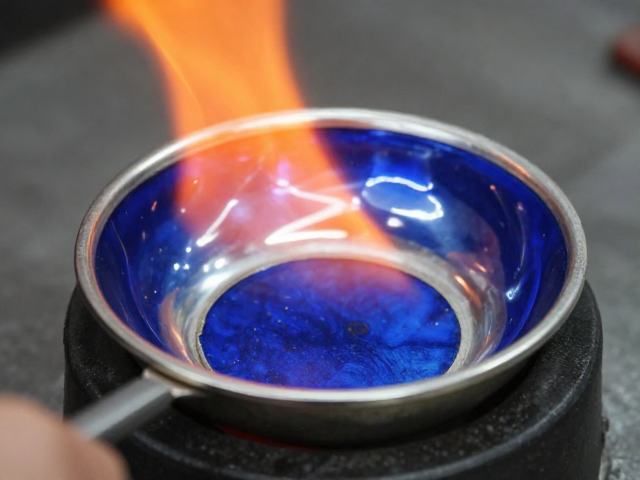

烧制是银胎烧蓝透明珐琅最具风险也最具决定性的环节，火候的微小偏差可能导致釉面起泡、针孔、缩釉或变色。透明珐琅对温度极为敏感，过高的温度会使釉料过度熔融，导致图案边缘模糊不清，失去设计的精细度；温度过低则釉料未完全玻化，表面粗糙无光。工匠需密切观察窑内釉料的状态，通过火焰颜色和釉面反光判断最佳出炉时机。
当烧制过程中出现气泡或针孔等缺陷时，需进行细致的修整。工匠会使用极细的砂纸或研磨膏，对釉面凸起处进行局部打磨，再用同色系的透明釉料填补凹陷处，随后再次入窑烧制。这一“补釉再烧”的过程可能需要重复多次，直到釉面平整光滑，无任何瑕疵。透明珐琅的修整要求极高，因为任何打磨痕迹都可能破坏其整体的通透感，因此操作时必须极其轻柔且精准。
成品表面的精细打磨与抛光工艺
烧制完成后的珐琅表面虽然已具光泽，但往往带有细微的砂眼或不平整，需经过严密的后期打磨才能展现最佳效果。首先使用不同目数的水砂纸（从800目至2000目以上）对釉面进行湿磨，逐步去除烧制留下的微小瑕疵，使表面达到亚光或半光的平滑状态。此阶段需特别注意保护银胎边缘及未施釉的金属部分，避免打磨过度导致银胎变形或釉层剥落。
在粗磨完成后，进入精细抛光阶段。工匠使用皮革垫配合金刚石研磨膏或氧化铈抛光粉，对釉面进行手工抛光，直至其像镜面一样反射光线。透明珐琅的抛光需格外小心，因为过大的压力可能导致釉面产生细微裂纹或“橘皮”现象。抛光后的银胎烧蓝透明珐琅，釉层与银胎结合紧密，色彩晶莹剔透，边缘线条清晰锐利，呈现出一种冷冽而高贵的美感。
透明珐琅的光学特性与视觉鉴赏

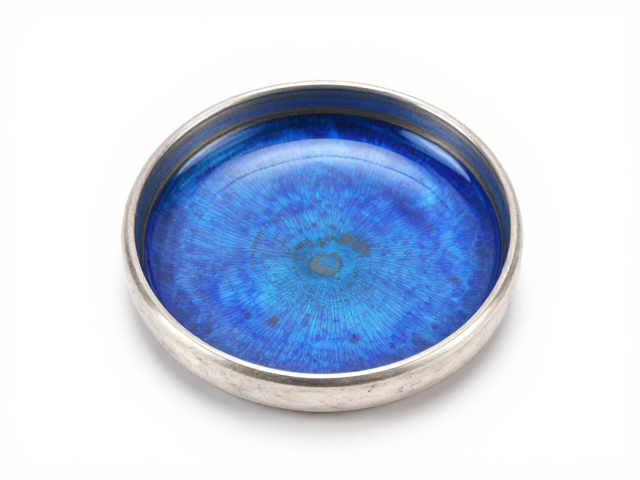

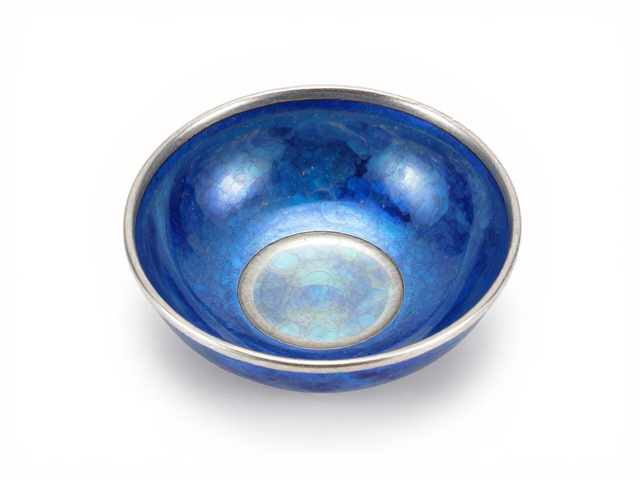

鉴赏银胎烧蓝透明珐琅，首要关注的是其光学表现。优质成品在自然光下应呈现出清澈透明的质感，如同镶嵌在银框中的彩色玻璃或宝石。光线穿过釉层时，应能感受到色彩的纯净与深邃，无明显浑浊或杂质。透明珐琅的魅力在于其“透”与“亮”，随着光线角度的变化，釉面应能反射出柔和而明亮的光泽，而非刺眼的贼光。
其次，图案的精细度与色彩过渡是评判工艺水平的另一重要标准。透明珐琅常用于表现花卉、山水或几何纹样，要求线条流畅自然，色彩过渡柔和均匀，无明显的色块堆积或断裂。银胎的金属光泽与透明釉料的晶莹质感形成鲜明对比，银的冷峻与釉的温润相互映衬，营造出独特的视觉张力。成品整体应无变形、无剥落，结构稳固，体现出高超的技艺与严谨的制作态度。
