CAD建模基础与软件选择逻辑
在数字制造与个性化饰品设计领域，参数化建模软件已成为核心工具，其中Fusion 360因其强大的曲面处理能力与免费个人许可策略，成为独立设计师与创客的首选平台。该软件内置的Tinkercard基础模块虽适合入门，但面对需要精密配合的活动关节结构时，必须转向基于历史记录的参数化建模工作流。这种工作流允许设计者在后期调整尺寸时，自动更新整个装配体的几何关系，极大提升了迭代效率。对于吊坠设计而言，精确的公差控制是确保关节顺滑转动的关键，通常建议将活动部件与固定部件的配合间隙设定在0.1mm至0.3mm之间，具体数值需根据最终采用的打印材料（如树脂或金属粉末）的热胀冷缩特性进行微调。

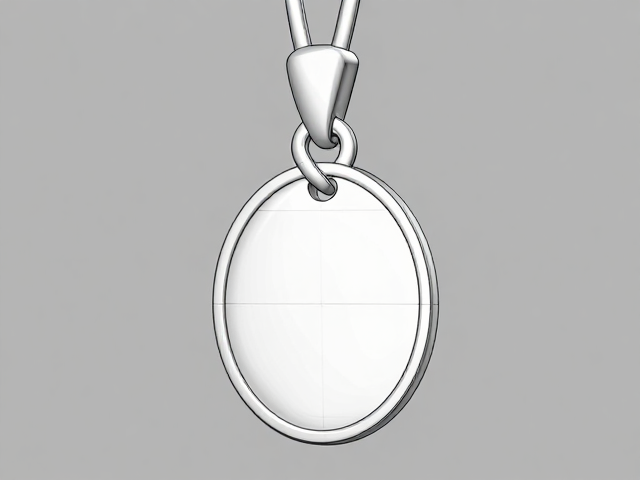

建模前的草图规划决定了后续操作的复杂度。一个标准的活动关节吊坠通常由主体框架、连接环、悬挂扣及装饰件组成。在开始建模前，需明确各部件的受力结构与运动轨迹。例如，悬挂扣与主体连接处若采用球形关节，需预留足够的旋转空间；若采用铰链结构，则需精确计算转轴直径与孔位中心距。使用辅助线或参考平面确定对称轴与基准面，能有效避免后续建模过程中因坐标系偏差导致的装配错误。这种严密的逻辑前置，是构建高复杂度机械结构的基础，也是确保CAD模型能够顺利转化为实体模型的前提。
活动关节的核心结构设计

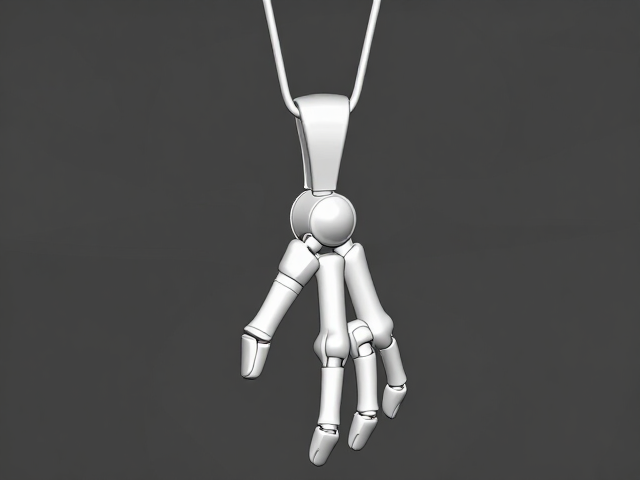

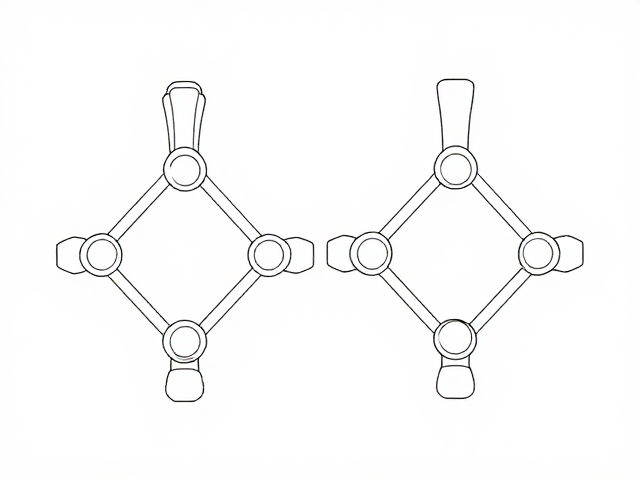

活动关节的实现依赖于精密的几何配合，常见的结构类型包括圆柱销铰接、球窝关节以及滑动插槽。圆柱销铰接结构稳定，适合承受较大侧向力，建模时需分别创建带凸台的连接件与带沉孔的固定件，并通过布尔运算中的“差集”或装配约束中的“同心”与“对齐”命令建立关联。球窝关节则更具灵活性，适用于需要多自由度旋转的吊坠设计，其核心在于球体与球壳的内外部曲率匹配。在设计球窝时，需特别注意球体半径必须略小于球壳内半径，以预留运动间隙，同时球壳的开口处需设置倒角，防止边缘干涉，确保关节在任意角度下均无卡顿。
连接件的拓扑结构直接影响吊坠的美观性与耐用性。传统的实心连接环容易在打印或铸造过程中产生应力集中，导致断裂。现代CAD设计更倾向于使用镂空或网格化结构，既减少了材料消耗，又增加了视觉通透感。在设计镂空结构时，需应用“扫描”或“放样”命令，确保截面形状与路径的连续性。此外，对于长条形吊坠，可采用分段式关节设计，通过多个小型铰链串联，使整体具有类似脊椎的柔韧性。这种设计不仅提升了佩戴时的动态美感，还分散了日常佩戴中的机械应力，延长了产品寿命。
实操技巧与公差管理
在CAD环境中处理微小特征时，视图缩放与参照物设置至关重要。建议使用等轴测视图观察整体结构，同时利用截面视图检查内部配合情况。对于活动关节，务必进行虚拟装配测试，通过软件自带的干涉检查功能，识别不同部件间的碰撞区域。若发现干涉，应优先调整间隙而非强行移动部件，以维持模型的参数关联性。对于复杂的曲面过渡，可使用“圆角”或“倒角”命令进行平滑处理，这不仅能提升视觉质感，还能减少实体打印时的层纹堆积，降低后期打磨的工作量。
公差管理是CAD设计向实体转化过程中的核心环节。不同制造工艺对公差的要求差异显著。以常见的SLA光固化3D打印为例，树脂材料固化时会发生轻微收缩，通常需将所有配合面的间隙放大0.15mm左右；而SLS尼龙打印则因材料特性，间隙可控制在0.1mm以内。若进行金属失蜡铸造，还需考虑蜡模变形与金属凝固收缩，间隙需进一步增加至0.3mm-0.5mm。设计师应在建模初期明确最终工艺，并在软件中设置全局公差变量，以便一键调整所有配合面的尺寸。这种参数化的公差管理策略，能显著减少试错成本，提高首件成功率。
细节优化与输出规范
表面质量与细节处理直接影响最终成品的档次。在CAD模型中，所有可见表面应设置为平滑着色，隐藏不必要的辅助线、参考平面及内部结构线。对于需要电镀或抛光的金属吊坠，应避免在模型表面留下尖锐的锐边，所有外露边缘建议设置0.2mm-0.5mm的微小圆角，以防止应力集中导致的磨损或断裂。此外，检查模型的水密性（Watertight），确保无开放边界或重叠面，这是3D打印及铸造前处理的必要步骤。若模型存在非流形几何体，需使用修复工具进行缝合，确保数据包的完整性。
输出文件格式的选择需严格遵循下游工艺要求。对于3D打印，通常使用STL格式，但需注意网格密度，三角形面片数量不宜过少，以免曲面失真，也不宜过多导致文件过大影响传输。建议面片数量控制在50万至200万之间，具体数值取决于模型复杂度。若需保留精确的CAD数据用于后续修改或CNC加工，应输出STEP或IGES格式。在导出STL文件时，选择高精度模式，并设置适当的容差值（如0.01mm），以平衡文件体积与几何精度。输出前的最终检查应包括旋转查看、缩放检查及属性核对，确保模型数据无误后方可进入生产环节。
